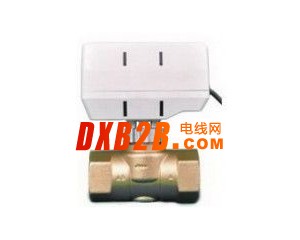

ZFD04-2,ZFD04-3系列为风机盘管电动阀
ZFD04系列为风机盘管电动阀的阀体部分。具有开/关特性的二通和三通分流的阀门。与执行器CKV连接,对流体自动控制调节。组合后的整体可简称为电动阀。
产品特点
永磁同步马达,直行程驱动
双行程开关限位结构,断电后状态保持
低静音,运行噪音小于40dB
螺母连接安装方式,简单、快速,拆卸方便。
双位控制的二通和三通风螺纹连接阀门
适合水或浓度不大于60℅的乙二醇
执行器连接尺寸M30×1.5mm
Rp圆柱同螺纹连接
阀门为常开状态,配备手动开关阀旋钮附件
型号对照图
名称 型号 口径参数 Kvs[m3/h] Pmax[KPa] Ps[KPa]
二通 ZFD04-2-215 1/2″ DN15 2.0 100 300
ZFD04-2-220 3/4″ DN20 3.5 100 300
ZFD04-2-225 1″ DN25 5.0 100 200
三通 ZFD04-3-315 1/2″ DN15 2.0 100
ZFD04-3-320 3/4″ DN20 3.5 100
ZFD04-3-325 1″ DN25 5.0 100
