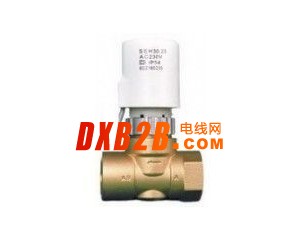

ZFD03-2电动二通阀,ZFD03-3电动三通阀
产品型号：
ZFD03-2
材料材质：
铜
适用范围：
暖通空调
产品简介
ZFD03系列球阀由球体和驱动器两部分组成。具有结构简单，工作可靠，流体通过能力强及节能等优点。可广泛应用于采暖、中央空调、太阳能热水系统、水处理系统的冷热水通断控制；也可以用于低压水蒸气的通断控制。其中配B型驱动器的球阀，实现一条线控制，能与所有的温控开关配套使用，还可以进行多阀并联运行，是一款性价比很高的产品。
产品特点
u 内置高品质微动开关，阀门启闭过程完成后电机不通电，因而寿命长、节能，并且特别安全。
u 外壳为高强度阻燃工程塑料，经久耐用。
u 采用优质四氟密封圈，及两端加装特殊弹性结构，确保密封稳定可靠且密封寿命大大延长。
u B型球阀驱动器内置控制电路板，一条线控制，可配三速开关，可实现多阀并联，节省温控器。（四管制专用）
型号对照表及基本尺寸
名称 型号 口径参数 球通径 L H Kv
二通电动阀 ZFD03-2-15 1/2″ DN15 13.5 58.5 127 9
ZFD03-2-20 3/4″ DN20 17.5 67 130.5 14
ZFD03-2-25 1″ DN25 24 85 143 25
ZFD03-2-32 1-1/4″ DN32
三通电动阀 ZFD03-3-15 1/2″ DN15 13.5 58.5 141 9
ZFD03-3-20 3/4″ DN20 17.5 67 145 14
ZFD03-3-25 1″ DN25 24 85 157 25
注：阀体尺寸如有改动，恕不另行通知。
技术指标
驱动电压 220VAC （有12V、24V、110VAC可供选择）
功率消耗 5VA(仅在阀门启闭过程中) 阀体承压 1.6 MP a
允许压差 ≤0.6MPa 适用介质温度 1～130℃
适用介质 冷水，热水及低压水蒸气（≤0.4MPa） 启闭时间 30秒
连接方式 ZG内管螺纹（也可按用户需求定制） 适用环境温度 0～65℃
重要警告
u 安装、维修和保养之前必须先将电源切断。
u 换阀体时必须先切断流体，打开风机盘管排气阀以彻底卸压方可操作。
u 使用中若阀门在泄漏，必须立即将阀门从系统中隔离并排尽流体。
u 选择普通型驱动器，一个温控器只能配一个电阀门，否则造成的一切后果，厂家概不负责。
安装适调要求
u 安装前请仔细阅读说明书，必须由专业技术人员进行安装，并严格按照接线图接线。
u 二通球阀无介质流向规定；三通球阀介质流向从下至左或右。
u 驱动器可任意角度安装，但必须在阀体的水平上方。
u 安装时绝不能对驱动器施力，否则会损坏驱动器。
u 卸下阀体安装时绝对不能对阀杆施力，否则阀杆变形导致故障。
u 普通型球阀不能配三速开关，只配机械或者电子式温控器；配B型驱动器的球阀，各种温控器均可。
u 调试时必须观察驱动器是否能可靠启动或停止，若球连续不停转动，必须调换驱动器，否则密封寿命会变短。
u 不得将驱动器包在保温层内。
