产品介绍
牌:海航 型号:ZFD01-2
材料材质:铜 适用范围:暖通空调
详细说明:

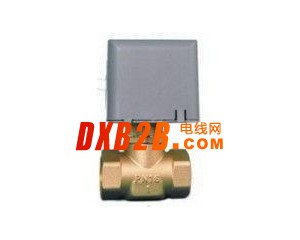

产品简介ZFD01系列风机盘管电动阀适用于风机盘管水流的通断控制。阀体为黄铜锻造,驱动器利用磁滞同步电机为动力。通电打开阀门,断电后由弹簧复位(即断电后阀体自行关闭),并配有手动开阀操作机构,是中央空调系统最普通采用的电动阀之一。
主要材质
阀体:黄铜(锻造)
阀杆:AISI302不锈钢
密封材质:硅橡胶
驱动器底盘:压铸铝合金
驱动器盖:阻燃ABS工程塑料
型号对照表及尺寸
名称 |
型号 |
通径 |
A |
B |
C |
最大允许压差 |
|
二通电动阀 |
ZFD01-2-15 |
1/2″ |
DN15 |
55 |
17 |
103 |
0.13MPa |
ZFD01-2-20 |
3/4″ |
DN20 |
63 |
17 |
103 |
0.13MPa |
|
ZFD01-2-25 |
1″ |
DN25 |
71 |
22.5 |
107 |
0.08MPa |
|
三通电动阀 |
ZFD01-3-15 |
1/2″ |
DN15 |
55 |
29 |
103 |
0.13MPa |
ZFD01-3-20 |
3/4″ |
DN20 |
63 |
29 |
103 |
0.13MPa |
|
ZFD01-3-25 |
1″ |
DN25 |
71 |
39 |
107 |
注:阀体尺寸如有改动,恕不另行通知。安装调试
安装前必须仔细阅读说明书,切断有关电源并必须由专业人员进行安装。
水流方向必须同阀体上的箭头方向相同。
阀体须位于风机接水盘上方,以保证出现滴水时落入接水盘中。阀体及驱动器必须安装在垂直方向±60°范围内,其上方应至少有30mm空间用于拆装,与周围管道、设备、建筑物必须保持足够的维修操作空间,同时必须安装在维修人员通过检修孔能触及到的地方。
两只及其两只以上的电动阀不能并联,如果确需并联要用继电池进行隔离。
阀体安装完毕并与管路通过试压后才安装驱动器。
若驱动器已经装到阀体上,那么在安装调试过程中绝不能对驱动器施力,否则会损坏驱动器。
驱动器不能用保温材料包裹,否则影响其散热。
驱动器必须通过不小于1.5mm2的导线进行可靠接地,其它线路应符合电工有关标准。
安装完毕并检查正确无误后,进行无水通电调试。至少应观察驱动器的三个完整运行周期,确定所有部件正常和正确为止。
经过无水调试合格后,再进行通电调试。系统上下的压差必须严格控制在0.13MPa以内,以保证电动阀对水流开关的有效性。
技术指标:
驱动电机 |
磁滞同步电机 |
阀体连接方式 |
ZG内管螺纹(也可按用户需求定制) |
驱动器工作电压 |
220VAC 、50Hz/60Hz (有AC24V、110V可供选择) |
||
功率消耗 |
≤7.5VA |
阀体承压 |
1.6 MP a |
允许压差 |
≤0.13MPa |
适用介质 |
冷水,热水 |
适用介质温度 |
2℃~95℃ |
适用环境温度 |
0℃~60℃ |
启闭时间 |
开启约10 s,关闭约5s |
行程(名义值) |
4.0mm |
